关键词：ICS电子皮带秤

概述：

ICS-14型高精度电子皮带秤，采用全悬浮称重桥架，数字信号传输和处理技术，动态累计误差小于±0.125％，电子皮带秤适用于企业的对内，对外结算，或其它对称重精度要求较高的场合。

皮带秤结构：

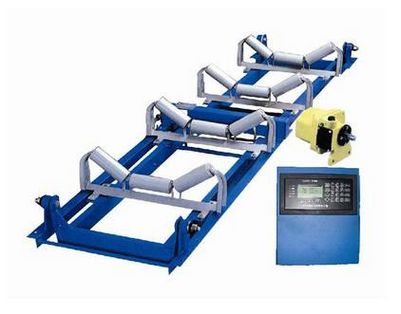

ICS-14型电子皮带秤由四部分组成：ICS-14型称重桥架，称重传感器，60-12C 型速度传感器及测速滚筒，YL2001称重控制器。

工作原理：

   称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量，通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

技术参数：

系统精度：±0.25% 称量范围：1～8000t/h

皮带宽度：500~2400mm 皮带速度：0～4m/s

皮带输送机倾角：<6℃（特殊物料≤10℃） 工作条件和安装条件：

环境温度：机械：-20℃～+50℃；仪表：0℃～40℃ 电源电压：220V（+10﹪、-15﹪）50Hz±2﹪

称重传感器：

ICS 电子皮带秤选用的称重传感器为电阻应变片拉（压）力式传感器。称重传感器主要技术参数：

非线性：小于额定输出的0.05﹪ 重复性：小于额定输出的0.03﹪ 滞后：小于额定输出的0.03﹪

温度灵敏度：零值时为±0.003﹪℃，满值时为±0.004﹪℃ 安全过载：150﹪

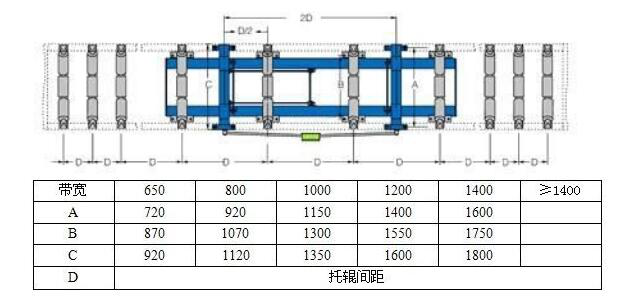

电子皮带秤外形结构和安装尺寸：
